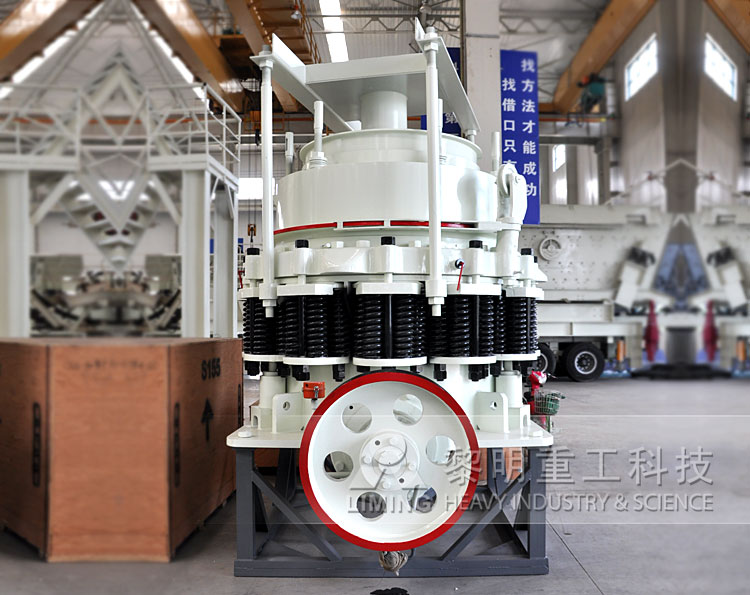

弹簧圆锥破碎机|铜矿石破碎机|石英破碎机|辉绿岩破碎机

功能介绍:

弹簧圆锥破碎机适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等,广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工

  • 进料粒度:

    40-350mm

  • 产量:

    12-1000T/h

  • 产品细度或粒度:

    3-60mm

  • 硬度要求:

    不大于300MPa

  • 产品指数:

    ★★★★☆

技术特点

1、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产率高。
2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低。
3、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀。
4、结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。
6、本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。

工作原理

弹簧圆锥破碎机的工作部分是两个截头为圆锥体,一个是定锥(又称外锥),另一个是动锥(又称内锥)。在动锥靠拢定锥的区段,该处物料受到动锥的挤压、撞击和弯曲作用,成为破碎腔;在动锥偏离定锥的地方,已被破碎的物料在自重作用下从锥底卸出,成为卸料口,物料从进料口装入。弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。

技术参数

型号 动锥直径
(mm)
进料口尺寸
(mm)
最大进料边长
(mm)
出料口调节范围
(mm)
处理能力
(t/h)
功率
(kw)
偏心轴转速
(r/min)
重量(含电机)
(t)
外形尺寸(长×宽×高)
(mm)
PYB600 Φ600 75 65 12-15 40 30 356 5 2234×1370×1675
PYD600 Φ600 40 35 3-13 12-23 30 356 5.5 2234×1370×1675
PYB900 Φ900 135 115 15-50 50-90 55 333 11.2 2692×1640×2350
PYZ900 Φ900 70 60 5-20 20-65 55 333 11.2 2692×1640×2350
PYD900 Φ900 50 50 3-13 15-50 55 333 11.3 2692×1640×2350
PYB1200 Φ1200 170 145 20-50 110-168 110 300 24.7 2790×1878×2844
PYZ1200 Φ1200 115 100 8-25 42-135 110 300 25 2790×1878×2844
PYD1200 Φ1200 60 50 3-15 18-105 110 300 25.3 2790×1878×2844
PYB1750 Φ1750 250 215 25-50 280-480 160 245 50.3 3910×2894×3809
PYZ1750 Φ1750 215 185 10-30 115-320 160 245 50.3 3910×2894×3809
PYD1750 Φ1750 100 85 5-13 75-230 160 245 50.2 3910×2894×3809
PYB2200 Φ2200 350 300 30-60 590-1000 280/260 220 80 4622×3302×4470
PYZ2200 Φ2200 275 230 10-30 200-580 280/260 220 80 4622×3302×4470
PYD2200 Φ2200 130 100 5-15 120-340 280/260 220 81.4 4622×3302×4470

:技术参数如有变动,恕不另行通知。Any change of technical data shall not be advised additionally.
